انواع سازه نگهبان

انواع سازه نگهبان

انواع سازه نگهبان در پروژه‌های عمرانی، به‌ویژه در ساخت‌وسازهای شهری، پس از گودبرداری، بخش مهمی از فرآیند اجرای فونداسیون است. یکی از چالش‌های اصلی در این مرحله، پایداری دیواره‌های گود است. برای جلوگیری از ریزش و فروریزش احتمالی، از سازه‌های نگهبان استفاده می‌شود. در این مقاله با انواع روش‌های اجرای سازه نگهبان و کاربردهای هر کدام آشنا می‌شوید.

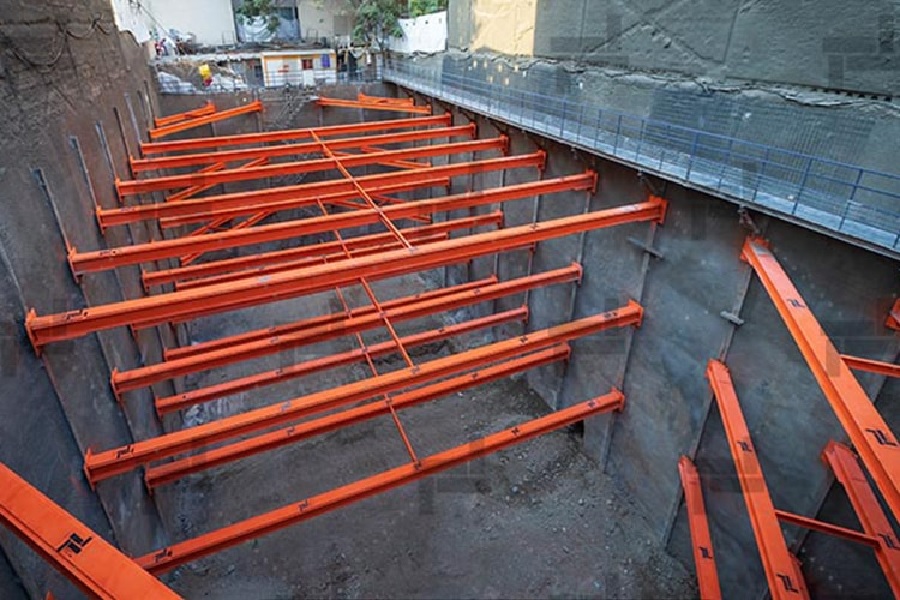

۱. سازه نگهبان مهار متقابل (Strut System)

در این روش، دیواره‌های گود توسط شمع‌های عمودی محافظت می‌شوند و با استفاده از مهارهای افقی (بریس) به هم متصل می‌شوند. این مهارها مانند تکیه‌گاه، فشار جانبی خاک را مهار می‌کنند.

اجزای اصلی سیستم مهار متقابل:

شمع‌های عمودی (Soldier Piles یا شمع‌های بتنی/فولادی):

در دو طرف گود نصب می‌شوند تا خاک را نگه دارند.

مهارهای افقی (Struts یا بریس):

بین دو دیواره روبه‌رو نصب می‌شوند تا فشار جانبی خاک را مهار کنند. این مهارها معمولاً از جنس فولاد هستند.

صفحات تکیه‌گاهی یا کف‌کوب‌ها (Walers):

روی دیواره‌ها نصب می‌شوند تا نیرو را از خاک به مهارها منتقل کنند.

مزایای روش مهار متقابل:

• مناسب برای گودهای بسیار عمیق در مناطق شهری با فضای محدود.

• عملکرد بسیار خوب در خاک‌های سست یا مناطق با ساختمان‌های مجاور.

• سیستم قابل اعتماد و مقاوم در برابر فشار جانبی خاک.

 معایب:

• اشغال فضای داخلی گود به خاطر وجود مهارهای افقی.

• اجرای آن زمان‌بر و هزینه‌بر است.

• در حین کارهای عمرانی (مانند بتن‌ریزی کف)، وجود مهارها ممکن است مزاحم باشد.

کاربرد:

• پروژه‌هایی مثل پارکینگ‌های زیرزمینی، ایستگاه‌های مترو، تونل‌ها یا سازه‌هایی که در مناطق بسیار متراکم شهری اجرا می‌شوند.

۲. سازه نگهبان خرپایی:

در این روش، از قاب‌های فلزی به صورت خرپا استفاده می‌شود که به زمین یا سازه‌های مجاور تکیه می‌کنند. اعضای خرپا معمولاً به صورت مورب و عمودی اجرا می‌شوند.

اجزای اصلی سازه نگهبان خرپایی:

ستون‌های عمودی (Vertical Posts):
این ستون‌ها معمولاً از تیرآهن یا پروفیل‌های فولادی هستند و به‌عنوان عضو اصلی تحمل بارهای قائم و جانبی عمل می‌کنند.

اعضای قطری (Diagonal Braces):
اعضای مورب که با ایجاد شکل خرپا (مثلثی)، نیروهای کششی و فشاری را بین ستون‌ها توزیع می‌کنند. این‌ها بخش اصلی خرپاست و نقش کلیدی در پایداری دارند.

تیرهای افقی (Horizontal Beams):
معمولاً در بالا یا پایین سازه قرار می‌گیرند و نیروها را بین اعضای مورب و ستون‌ها منتقل می‌کنند.

صفحات اتصال (Connection Plates):
برای اتصال اعضای خرپا (مورب، افقی و عمودی) به یکدیگر استفاده می‌شوند. این اتصالات معمولاً با پیچ یا جوش اجرا می‌شوند.

تکیه‌گاه یا فونداسیون موقت (Anchorage or Base Support):
پایه‌هایی که بار حاصل از سازه خرپایی را به زمین یا یک سازه مجاور منتقل می‌کنند. این پایه‌ها باید بسیار محکم و پایدار باشند.

شمع یا مهار موقت (در صورت نیاز):
برای کاهش جابه‌جایی سازه، ممکن است از مهارهای موقتی یا شمع‌های کمکی در قسمت پایین خرپا استفاده شود.

مزایا:

• اجرای سریع

• اقتصادی برای عمق‌های متوسط

• قابل باز و استفاده مجدد در پروژه دیگر

 معایب:

• نیاز به فضای نصب تکیه‌گاه

• ناپایداری بیشتر نسبت به روش‌های عمیق‌تر

• لرزش در اجرای دستی ضعیف

کاربرد:

• گودهای کم تا متوسط

• زمین‌های با سازه‌های مجاور

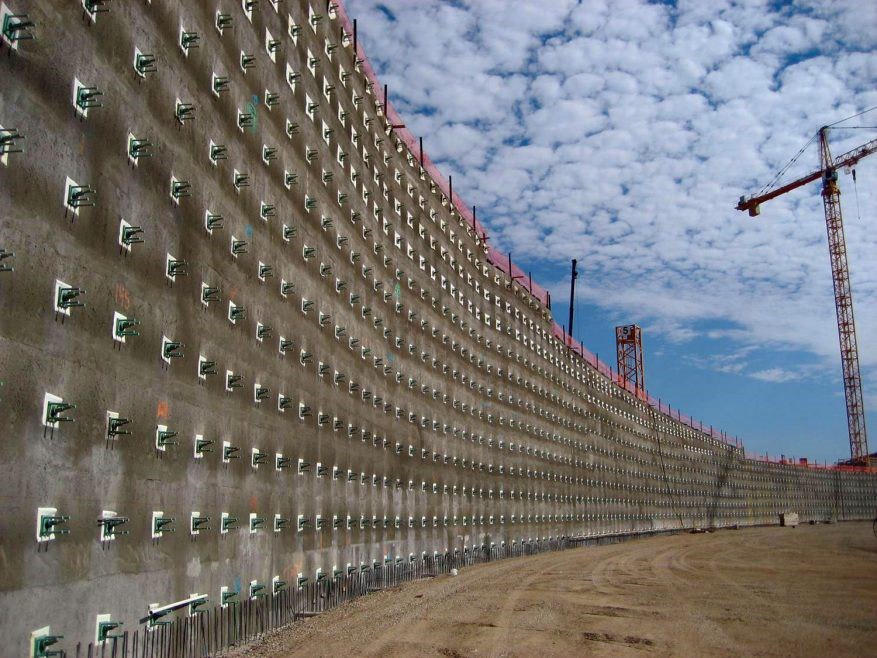

۳. روش نیلینگ (Nailing):

در این روش، میله‌های فولادی (میخ‌ها) در دیواره گود کوبیده می‌شوند و با تزریق دوغاب در اطراف آن‌ها، پایداری بیشتری ایجاد می‌شود. سپس روی دیواره لایه‌ای از بتن پاششی (شاتکریت) اجرا می‌شود.

اجزای اصلی سازه نگهبان نیلینگ:

میلگردهای فولادی (Soil Nails):
این میله‌ها به‌صورت مایل یا افقی در داخل دیواره‌ی گود حفاری و نصب می‌شوند. وظیفه آن‌ها تثبیت توده‌ی خاک و جلوگیری از جابه‌جایی آن است.

دوغاب سیمانی (Grout):
فضای اطراف میلگردها پس از نصب با دوغاب سیمانی پر می‌شود تا نیل به خاک بچسبد و بتواند نیروها را منتقل کند. دوغاب‌کاری مقاومت اتصال را بالا می‌برد.

مش فولادی (Wire Mesh):
بر روی سطح دیواره نصب می‌شود و نقش مسلح‌کننده برای لایه سطحی بتن را ایفا می‌کند. باعث جلوگیری از جدا شدن خاک سطحی می‌شود.

شاتکریت (Shotcrete):
بتن پاششی که بر روی دیواره گود اجرا می‌شود تا یک پوشش محافظ و یکپارچه روی نیل‌ها و مش فولادی ایجاد کند. این لایه، سطح دیوار را مقاوم و ایمن نگه می‌دارد.

صفحه سرنیل (Bearing Plate):
یک صفحه فلزی که در محل تقاطع نیل با دیواره نصب می‌شود. این صفحه نیروهای وارده را به لایه شاتکریت و سطح دیواره انتقال می‌دهد.

مهره یا کلاهک قفل‌کننده (Nut or End Cap):
روی نیل و در جلوی صفحه سرنیل بسته می‌شود تا اتصال مکانیکی را تثبیت کرده و از دررفتگی نیل جلوگیری کند.

مزایا:

• نیاز به فضای کم در محل گود

• مناسب برای محیط‌های شهری

• امکان اجرای هم‌زمان با خاک‌برداری

معایب:

• حساسیت به نوع خاک (مناسب خاک‌های چسبنده)

• عملکرد ضعیف در خاک‌های ماسه‌ای یا سست

• نیاز به کنترل دقیق کیفیت اجرا

 کاربرد:

• گودبرداری‌های شهری متوسط و عمیق

• پروژه‌های تجاری یا مسکونی در بافت شهری

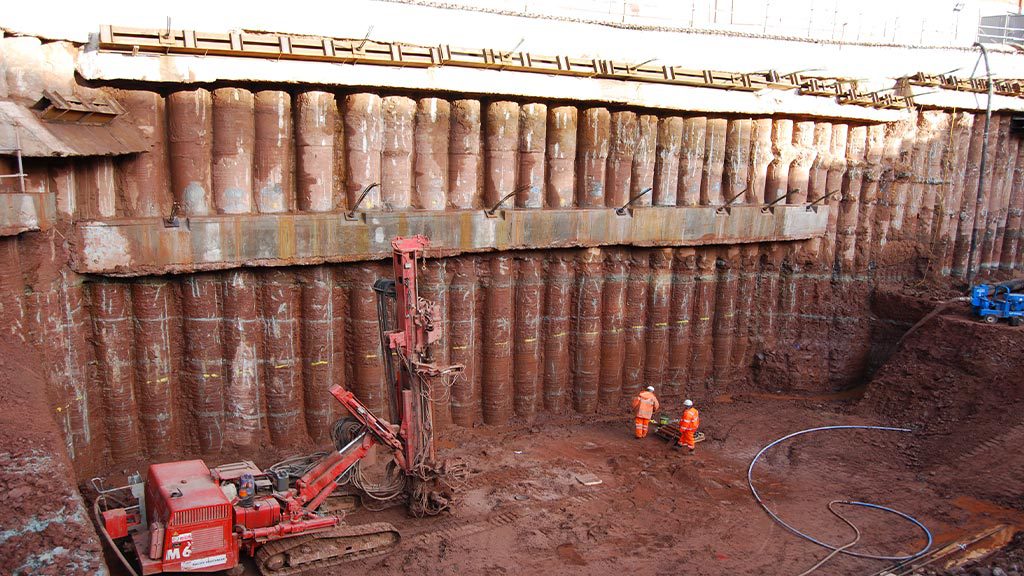

۴. روش انکراژ (Anchor):

مشابه روش نیلینگ است، اما در اینجا از میلگردها یا کابل‌های فولادی بلندتر و قوی‌تر استفاده می‌شود که در عمق بیشتری از خاک نصب می‌شوند و تحت کشش قرار می‌گیرند.

اجزای اصلی سازه نگهبان انکراژ:

میل مهار یا کابل انکر (Anchor Tendon/Rod):
میله فولادی یا کابل پرمقاومت که درون گمانه‌ها قرار می‌گیرد و وظیفه‌ی تحمل کشش و انتقال نیروی رانشی خاک را به زمین پشتیبان دارد.

گمانه (Borehole):
سوراخی با زاویه خاص که در دیواره گود حفاری می‌شود تا میل مهار درون آن نصب گردد. عمق آن معمولاً بیشتر از طول نیل در روش نیلینگ است.

دوغاب تزریق (Grout):
برای پر کردن فضای بین میل مهار و دیواره‌ی گمانه استفاده می‌شود. دوغاب باعث انتقال نیروی کششی از کابل به خاک اطراف می‌شود و نقش اتصال‌دهنده را دارد.

ناحیه گیرش (Bonded Zone):
قسمتی از طول انکر که با دوغاب در تماس است و در آن نیرو از انکر به زمین منتقل می‌شود.

ناحیه آزاد (Unbonded Zone):
بخشی از انکر که آزادانه حرکت می‌کند و از انتقال نیرو به خاک جلوگیری می‌کند؛ برای اعمال پیش‌تنیدگی ضروری است.

صفحه سر انکر (Bearing Plate):
مانند نیلینگ، یک صفحه فلزی است که روی دیواره گود و در محل خروج انکر قرار می‌گیرد و وظیفه‌ی توزیع نیرو به سطح شاتکریت یا دیواره را بر عهده دارد.

سیستم قفل یا مهار نهایی (Anchor Head/Lock-off Nut):
برای اعمال و نگهداری نیروی پیش‌تنیدگی بر انکر استفاده می‌شود. پس از کشش کابل، این قسمت در جای خود قفل می‌شود.

پوشش محافظ (Protection Cap):
از سر انکر در برابر خوردگی و عوامل محیطی محافظت می‌کند (به‌ویژه در مناطق مرطوب یا درازمدت).

مزایا:

• تحمل نیروی بالا

• عملکرد بهتر از نیلینگ در خاک‌های ضعیف

• عدم اشغال فضای داخل گود

معایب:

• هزینه اجرایی بالا

• پیچیدگی بیشتر در طراحی و اجرا

• نیاز به حفاری عمیق و تزریق دقیق

کاربرد:

• گودهای با عمق زیاد (بیشتر از ۱۰ متر)

• پروژه‌های عمرانی سنگین یا نزدیک سازه‌های حساس

تفاوت روش انکراژ و نیلینگ:

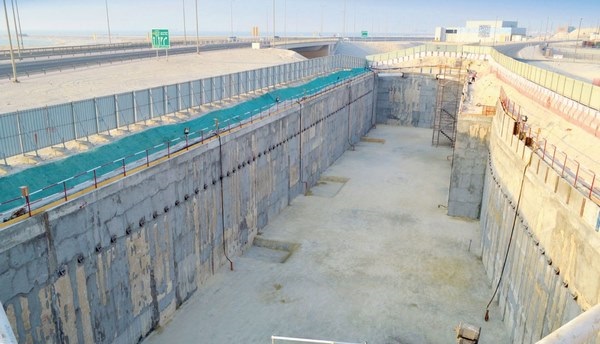

۵. دیواره دیافراگمی (Diaphragm Wall):

در این روش، دیواره‌ای بتنی و مسلح در محل گودبرداری، به صورت عمودی و پیش از شروع خاک‌برداری اجرا می‌شود. این دیواره می‌تواند فشار خاک و آب را تحمل کند.

اجزای اصلی سازه نگهبان دیافراگمی:

شفت یا شیار حفاری (Trench/Panel):
شکاف‌هایی عمودی با عمق زیاد که توسط دستگاه‌های خاص مانند Hydrofraise یا Grab در زمین حفر می‌شوند. این شیارها محل دیواره بتنی خواهند بود.

دوغاب بنتونیت (Bentonite Slurry):
در حین حفاری درون شیار ریخته می‌شود تا از ریزش جداره‌ها جلوگیری کند. بنتونیت باعث تثبیت دیواره خاکی موقت می‌شود تا زمان بتن‌ریزی برسد.

قفسه آرماتور (Reinforcement Cage):
شبکه‌ای از میلگردهای فولادی که داخل شیار قرار می‌گیرد و مقاومت کششی دیوار را تأمین می‌کند. این قفسه معمولاً در چند مرحله به شیار وارد می‌شود.

بتن‌ریزی با روش ترمی (Tremie Concrete):
بتن از پایین‌ترین نقطه‌ی شیار (با لوله ترمی) تزریق می‌شود و بنتونیت را به سطح بالا می‌راند. این روش تضمین می‌کند بتن در تماس کامل با جداره قرار گیرد.

اتصالات بین پنل‌ها (Water Stop & Jointing):
بین دیواره‌های مجاور برای جلوگیری از نشت آب و ترک‌خوردگی از درزگیرهای مخصوص و مصالح انعطاف‌پذیر استفاده می‌شود.

هد وال یا تاج دیواره (Capping Beam):
تیر بتنی در بالای دیوار دیافراگمی که به اتصال سازه‌های دیگر مانند سقف یا مهارها کمک می‌کند.

پایه یا مهار ثانویه (در صورت نیاز):
در گودهای بسیار عمیق، ممکن است دیواره دیافراگمی با سیستم‌های مهار متقابل، انکراژ یا تاپ‌دان ترکیب شود.

ویژگی مهم: دیوار دیافراگمی جزئی از سازه نهایی نیز محسوب می‌شود، یعنی می‌تواند به‌عنوان دیوار جانبی زیرزمین دائمی ساختمان عمل کند.

مزایا:

• عملکرد عالی در برابر فشار و نفوذ آب

• مناسب خاک‌های سست و زیر سطح آب

• پایداری طولانی‌مدت حتی پس از اتمام پروژه

معایب:

• هزینه بسیار بالا

• نیاز به تجهیزات خاص و تخصص بالا

• اجرای پیچیده و زمان‌بر

کاربرد:

• پروژه‌های زیرزمینی، مترو، تونل

• مناطق با سطح بالای آب زیرزمینی

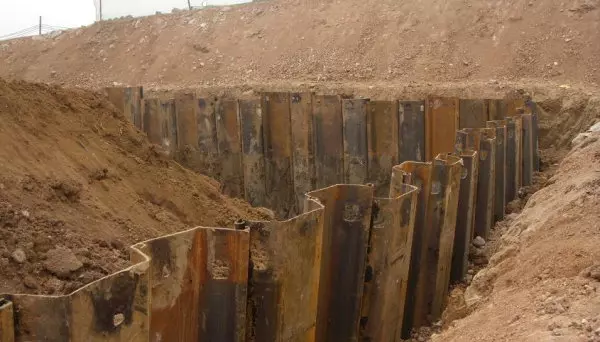

۶. سپرکوبی (Sheet Pile):

در این روش، ورق‌های فولادی (یا PVC) به صورت عمودی در زمین کوبیده می‌شوند تا مانع از حرکت جانبی خاک شوند.

اجزای اصلی سازه نگهبان سپرکوبی:

ورق‌های سپر (Sheet Piles):
ورق‌های فولادی یا PVC که به صورت قفل‌شونده کنار هم نصب می‌شوند. ضخامت، طول و نوع ورق‌ها بسته به عمق و فشار خاک تعیین می‌شود.

اتصالات قفل‌شونده (Interlocks):
لبه‌های ورق‌ها به شکل قفل‌دار طراحی شده‌اند تا پس از کوبیدن ورق‌ها در زمین، یک دیواره یکپارچه و نفوذناپذیر ایجاد کنند.

دستگاه کوبیدن (Pile Driver):
ابزار مکانیکی مانند هامر ویبره‌ای (Vibratory Hammer) یا ضربه‌ای (Drop Hammer) برای کوبیدن ورق‌ها به داخل زمین استفاده می‌شود.

سازه مهار جانبی (Bracing or Anchors):
برای گودهای عمیق‌تر، ورق‌ها به وسیله مهارهای افقی، انکراژ یا سیستم مهار متقابل به پشت زمین متصل می‌شوند تا از حرکت ورق‌ها جلوگیری شود.

صفحات توزیع نیرو (Bearing Plates):
برای توزیع نیروهای مهار به ورق‌ها و جلوگیری از تمرکز نیرو در یک نقطه استفاده می‌شود.

پی یا فونداسیون موقت (Temporary Foundation):
در برخی موارد برای تثبیت ورق‌ها و انتقال بار به زمین استفاده می‌شود.

 نکته مهم: سپرکوبی به دلیل لرزش و صدا در هنگام کوبیدن ممکن است در مناطق شهری حساسیت ایجاد کند و در خاک‌های سنگی یا سخت کمتر مؤثر باشد.

مزایا:

• اجرای سریع

• قابل استفاده مجدد

• کنترل مناسب بر نشت آب در گود

 معایب:

• محدودیت در عمق (معمولاً کمتر از ۱۲ متر)

• ایجاد لرزش و صدا هنگام کوبیدن

• عملکرد ضعیف در خاک‌های سنگی یا سخت

 کاربرد:

• پروژه‌های نزدیک رودخانه یا دریا

• حفاری‌های موقتی و صنعتی

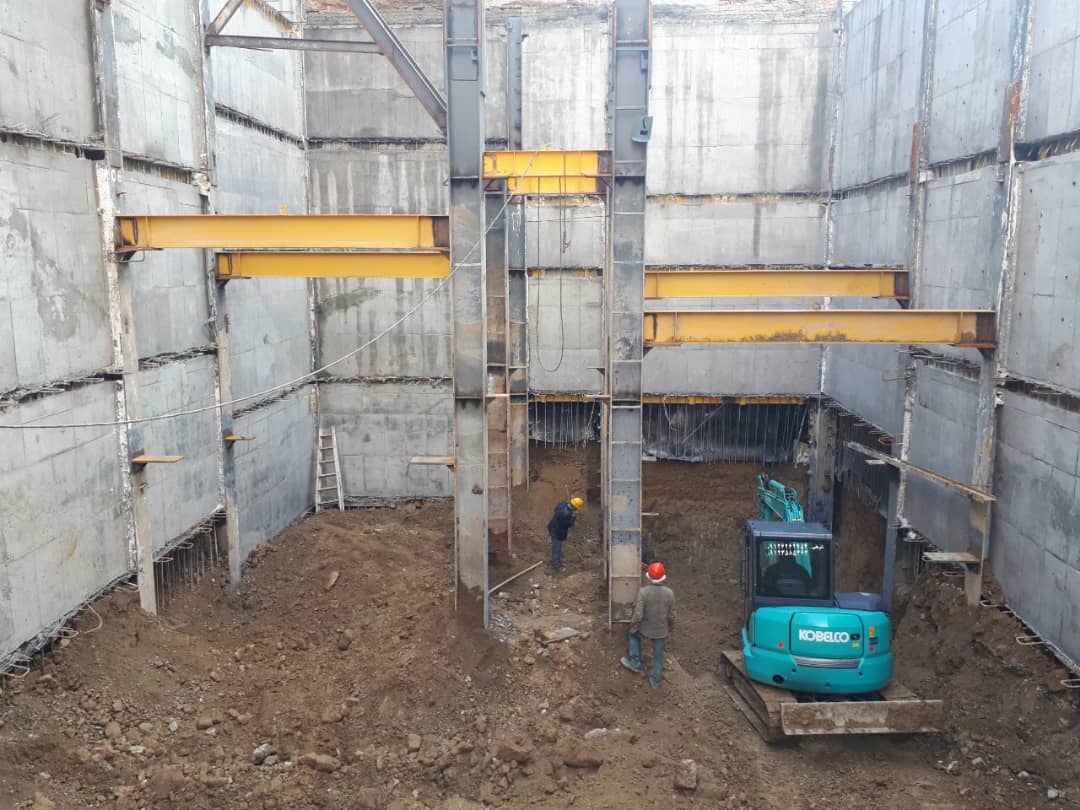

۷. روش تاپ‌دان (Top-Down):

در این روش نوین، اجرای سازه اصلی ساختمان و خاک‌برداری به صورت هم‌زمان انجام می‌شود. ابتدا ستون‌ها و سقف‌های اولیه اجرا شده و سپس خاک‌برداری طبقه‌به‌طبقه صورت می‌گیرد.

اجزای اصلی روش تاپ‌دان:

دیوار نگهبان (Retaining Walls):
معمولاً دیوارهای دیافراگمی یا سپرکوبی که ابتدا اجرا می‌شوند تا دیواره گود پایدار شود.

کف‌های موقت یا دال‌های سازه‌ای (Temporary or Structural Slabs):
پس از تثبیت دیوارها، دال‌های کف (معمولاً بتنی) در طبقات زیرزمین به ترتیب از بالا به پایین اجرا می‌شوند. این دال‌ها نقش مهاری و تکیه‌گاهی موقت را دارند.

ستون‌ها یا تیرهای حامل (Columns or Supporting Beams):
ستون‌های فولادی یا بتنی که بار طبقات فوقانی را به طبقات زیرزمین و فونداسیون منتقل می‌کنند.

حفاری مرحله‌ای (Sequential Excavation):
گودبرداری به صورت مرحله‌ای و کنترل‌شده از بالا به پایین انجام می‌شود تا هماهنگ با اجرای دال‌ها و ستون‌ها باشد.

دستگاه‌های نگهدارنده و مهار (Temporary Supports and Bracing):
تجهیزات و سیستم‌هایی برای پشتیبانی موقت خاک و سازه در زمان حفاری و اجرای طبقات زیرزمین.

تکیه‌گاه فونداسیون (Foundation Support):
پی‌ها یا شمع‌های پایه که بار کل سازه را به زمین منتقل می‌کنند و معمولاً در ابتدا یا همزمان با اجرای دیوار نگهبان اجرا می‌شوند.

مزیت اصلی روش تاپ‌دان: اجرای همزمان سازه نگهبان و سازه اصلی ساختمان که باعث کاهش زمان پروژه و کاهش مشکلات مربوط به ایمنی و فضای کارگاه می‌شود.

مزایا:

• صرفه‌جویی در زمان پروژه

• مناسب برای مناطق پرتردد

• کاهش خطر ریزش حین کار

 معایب:

• نیاز به برنامه‌ریزی بسیار دقیق

• هزینه طراحی و اجرا بالاتر

• وابستگی کامل به تجهیزات سنگین

 کاربرد:

• ساختمان‌های چندطبقه زیرزمین در مناطق پرتراکم

• پروژه‌های اداری و تجاری بزرگ‌مقیاس

مقایسه هزینه اجرای انواع سازه نگهبان:

نکات تکمیلی:

• خرپایی و سپرکوبی برای پروژه‌های کوچک و متوسط در شرایط خاک مناسب اقتصادی‌ترند.

• نیلینگ و انکراژ انعطاف‌پذیری بالاتری دارند و در شرایط سخت‌تر و عمق بیشتر کاربرد دارند، بنابراین هزینه‌ها کمی بیشتر است.

• دیافراگمی و تاپ‌دان مناسب پروژه‌های بزرگ و خاص با نیاز به پایداری بسیار بالا و اجرای همزمان هستند که باعث افزایش هزینه می‌شود.
