آرماتورگذاری عرضی در ستون بتنی ویژه بر اساس مبحث ۹ مقررات ملی ساختمان + مثال عددی

در طراحی لرزه‌ای سازه‌های بتنی، ستون‌ها به عنوان اعضای فشاری حیاتی باید دارای مقاومت و شکل‌پذیری کافی باشند. یکی از مهم‌ترین الزامات برای تضمین این عملکرد، آرماتورگذاری عرضی مناسب (خاموت‌های ویژه) در ستون است، به‌ویژه در ناحیه بحرانی ستون‌ها.

در این مقاله، با استناد به مبحث ۹ مقررات ملی ساختمان (ویرایش ۱۳۹۹) ضوابط اجرایی آرماتور عرضی ستون‌های ویژه را شرح می‌دهیم و با یک مثال عددی واقعی، مراحل طراحی این آرماتورها را به‌صورت گام‌به‌گام بررسی می‌کنیم.

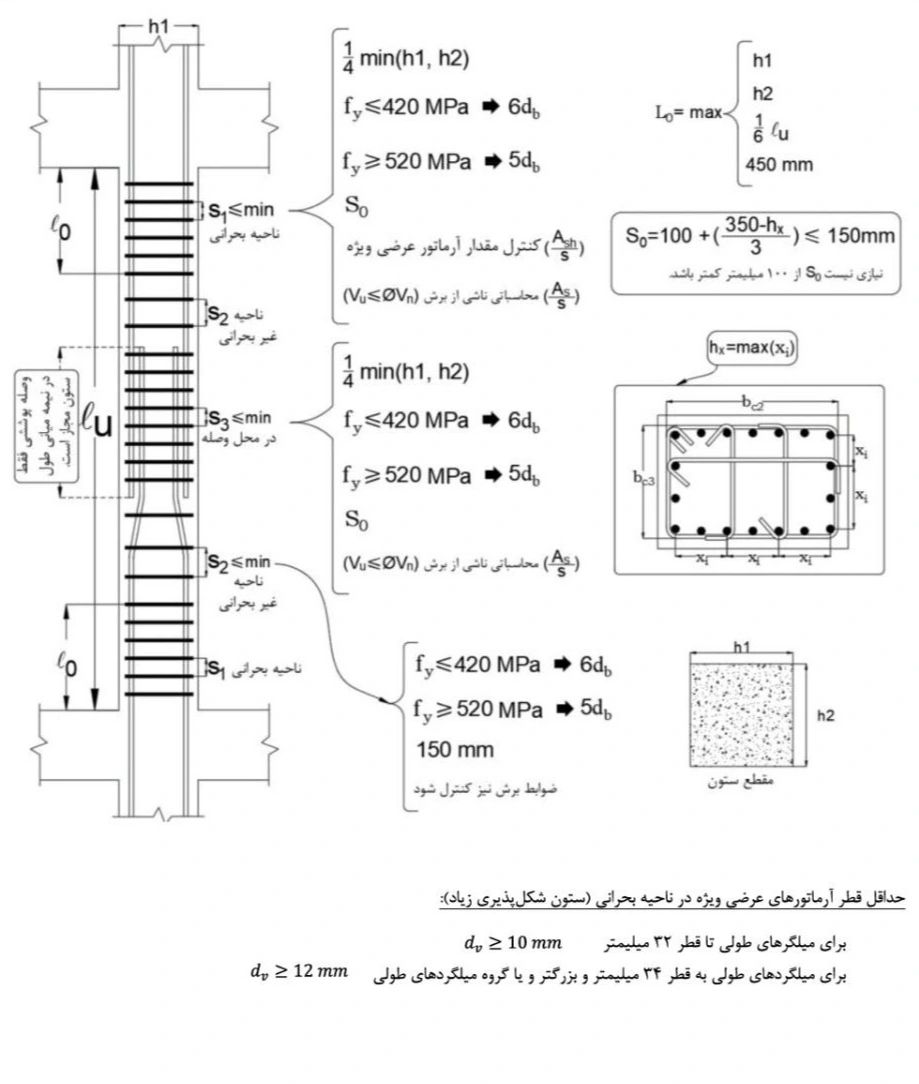

معرفی نقشه آرماتورگذاری عرضی ستون بتنی ویژه

این تصویر، جزئیات آرماتور عرضی ستون‌های بتنی ویژه را نشان می‌دهد. ستون به سه ناحیه اصلی تقسیم می‌شود:

• ناحیه بحرانی (S₁ و S₃): در بالا و پایین ستون، با طول معینی از تکیه‌گاه شروع می‌شود و به دلیل تغییر شکل‌های زیاد ناشی از زلزله، باید با آرماتور عرضی ویژه مهار شود.

• ناحیه غیر بحرانی (S₂): بخش میانی ستون که تنش‌ها کمترند، ولی همچنان کنترل برشی باید صورت گیرد.

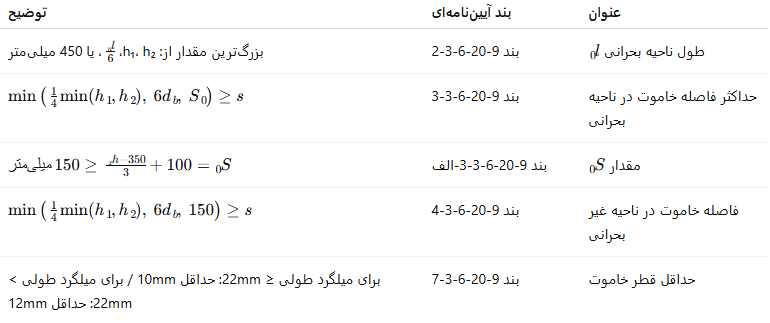

ضوابط آرماتورگذاری عرضی طبق مبحث ۹

مثال عددی:

طراحی آرماتور عرضی ستون ویژه

 مشخصات ستون:

 مرحله اول: تعیین طول ناحیه بحرانی

طبق بند ۹-۲۰-۶-۳-۲:

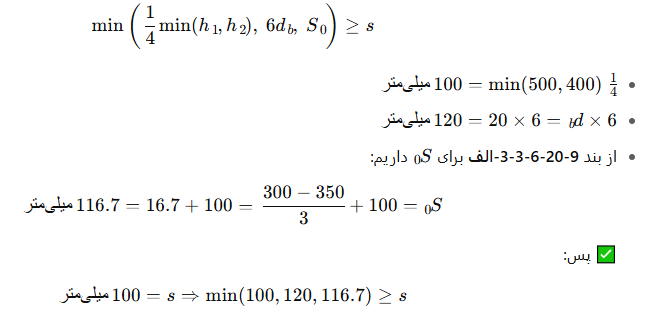

 مرحله دوم: محاسبه حداکثر فاصله خاموت در ناحیه بحرانی (بند ۹-۲۰-۶-۳-۳)

 مرحله سوم: فاصله خاموت در ناحیه غیر بحرانی (بند ۹-۲۰-۶-۳-۴)

مرحله چهارم: حداقل قطر خاموت (بند ۹-۲۰-۶-۳-۷)

خلاصه طراحی:

جمع‌بندی

مطابق مبحث ۹، در طراحی ستون‌های بتنی ویژه، اجرای آرماتور عرضی به‌ویژه در نواحی بحرانی بسیار اهمیت دارد. رعایت ضوابطی مانند حداکثر فاصله خاموت‌ها، کنترل کمانش میلگردهای طولی و استفاده از قطر مناسب، موجب پایداری سازه در برابر زلزله خواهد شد.

منابع:

• مبحث ۹ مقررات ملی ساختمان (ویرایش ۱۳۹۹)، بخش ۹-۲۰-۶

• جزئیات اجرایی و نقشه‌ها بر اساس پیوست‌ها و شمای فنی خاموت‌گذاری
