در سازههای بتنآرمه، یکی از مهمترین قسمتهایی که نقش اساسی در مقاومت ساختمان، بهویژه هنگام وقوع زلزله دارد، چشمه اتصال است. بسیاری از مهندسان و حتی نیروهای اجرایی، بیشتر تمرکز خود را روی تیر، ستون یا فونداسیون میگذارند؛ اما در واقع اگر چشمه اتصال عملکرد مناسبی نداشته باشد، حتی قویترین تیر و ستون نیز نمیتوانند رفتار مطلوبی در برابر بارهای جانبی داشته باشند.
مطابق مبحث نهم مقررات ملی ساختمان (ویرایش ۱۳۹۹)، طراحی و اجرای صحیح چشمه اتصال از الزامات اصلی سازههای بتنآرمه، بهخصوص در قابهای خمشی متوسط و ویژه است.
چشمه اتصال در سازه بتنی چیست؟ همراه با مثال

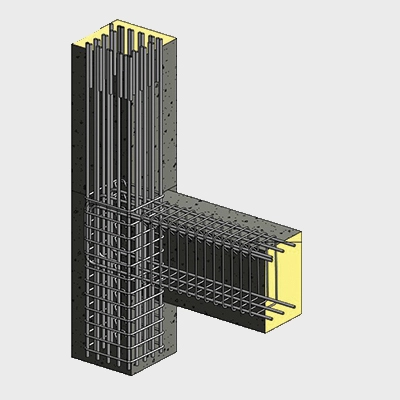

چشمه اتصال (Beam-Column Joint) به ناحیهای گفته میشود که تیر و ستون به یکدیگر متصل میشوند.
به بیان ساده، اگر ستون را به صورت یک خط عمودی و تیر را به صورت یک خط افقی تصور کنیم، محل تلاقی این دو عضو همان چشمه اتصال است.

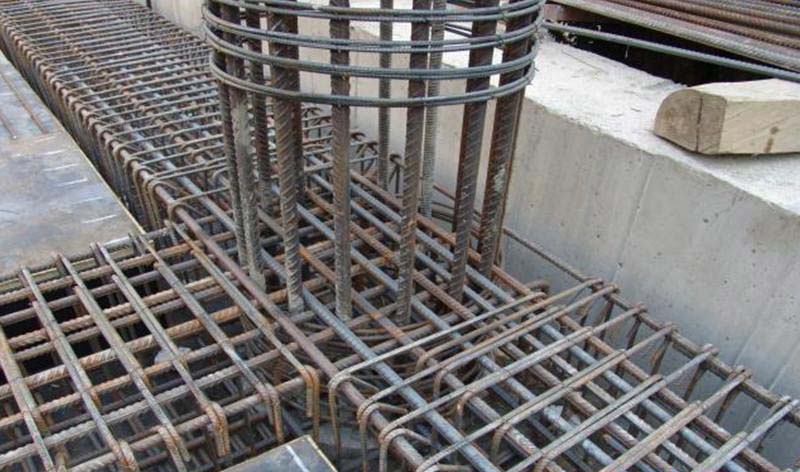

در حقیقت، چشمه اتصال تنها یک نقطه نیست؛ بلکه حجم مشخصی از بتن است که در داخل آن میلگردهای تیر و ستون به یکدیگر میرسند و نیروها از یک عضو به عضو دیگر منتقل میشوند.
به همین دلیل، این قسمت باید بتواند نیروهای بسیار بزرگی را تحمل کند.
چرا چشمه اتصال اهمیت دارد؟
هنگام وقوع زلزله، تیرها و ستونها فقط تحت فشار یا خمش قرار نمیگیرند.
نیروهای بزرگی بین تیر و ستون رد و بدل میشوند.
اگر چشمه اتصال ضعیف باشد:
- بتن داخل اتصال ترک میخورد.
- مقاومت برشی اتصال کاهش پیدا میکند.
- میلگردها مهار مناسبی نخواهند داشت.
- اتصال دچار شکست میشود.
- حتی ممکن است کل طبقه فرو بریزد.
به همین دلیل، آییننامه اجازه نمیدهد که این قسمت بدون طراحی مناسب اجرا شود.
وظیفه اصلی چشمه اتصال
چشمه اتصال سه وظیفه مهم دارد:
۱- انتقال نیرو
تمام نیروهای وارد شده از تیر باید به ستون منتقل شوند.
اگر انتقال نیرو به درستی انجام نشود، کل مسیر بارگذاری ساختمان مختل خواهد شد.
۲- تحمل برش زیاد
بیشترین تنش وارد بر چشمه اتصال، تنش برشی است.
در هنگام زلزله، تیرها سعی میکنند ستون را بچرخانند.
در نتیجه، داخل چشمه اتصال تنشهای برشی بسیار بزرگی ایجاد میشود.
به همین دلیل آییننامه روی مقاومت برشی این قسمت تأکید زیادی دارد.
۳- نگهداری میلگردها
میلگردهای طولی تیر باید داخل ستون مهار شوند.
اگر طول مهاری کافی وجود نداشته باشد، میلگردها از بتن خارج شده و ظرفیت عضو از بین میرود.
رفتار چشمه اتصال هنگام زلزله
فرض کنید ساختمانی هنگام زلزله به سمت راست حرکت میکند.
در این حالت:
- تیر سمت چپ کشیده میشود.
- تیر سمت راست فشرده میشود.
- ستون نیز همزمان تحت لنگر قرار میگیرد.
تمام این نیروها داخل چشمه اتصال جمع میشوند.
در نتیجه، بتن داخل اتصال تحت تنشهای مورب قرار گرفته و اگر خاموت و محصورشدگی کافی وجود نداشته باشد، ترکهای قطری در آن ایجاد میشود.
این همان دلیلی است که در بسیاری از ساختمانهای قدیمی، شکست ابتدا از محل اتصال تیر و ستون آغاز میشود.
نقش خاموت در چشمه اتصال
یکی از مهمترین الزامات مبحث نهم، استفاده از خاموت مناسب در محدوده اتصال است.
خاموتها وظایف زیر را دارند:
- جلوگیری از ترک خوردن بتن
- محصور کردن هسته بتن
- جلوگیری از کمانش میلگردهای طولی ستون
- افزایش مقاومت برشی اتصال
به همین دلیل، فاصله خاموتها در ناحیه اتصال معمولاً بسیار کمتر از سایر قسمتهای ستون است.
چشمه اتصال در قاب خمشی ویژه
در قاب خمشی ویژه، آییننامه سختگیرانهتر عمل میکند.
در این نوع سازه:
- خاموتها باید با فواصل کم اجرا شوند.
- خاموتها باید قلاب ۱۳۵ درجه داشته باشند.
- بتن باید کاملاً متراکم شود.
- وصله میلگردها نباید داخل ناحیه بحرانی اتصال قرار گیرد.
- طول مهاری میلگردهای تیر باید به طور کامل تأمین شود.
تمام این موارد برای جلوگیری از شکست ترد اتصال است.
یک مثال ساده
فرض کنید یک ستون به ابعاد ۵۰×۵۰ سانتیمتر دارید و از دو طرف آن تیرهایی با ابعاد ۴۰×۵۰ سانتیمتر متصل شدهاند.
وقتی زلزله رخ میدهد:
- تیر سمت چپ به ستون نیرو وارد میکند.
- تیر سمت راست نیز همزمان نیرو وارد میکند.
- ستون نیز از بالا و پایین تحت فشار و لنگر قرار دارد.
تمام این نیروها در همان مربع ۵۰×۵۰ سانتیمتری داخل ستون متمرکز میشوند.
این قسمت همان چشمه اتصال است.
اگر بتن این قسمت کیفیت مناسبی نداشته باشد یا خاموت کافی وجود نداشته باشد، ترکهای مورب ایجاد شده و اتصال تخریب میشود؛ حتی اگر خود تیر و ستون هنوز سالم باشند.
اشتباهات رایج در اجرای چشمه اتصال
در بسیاری از کارگاهها این اشتباهات مشاهده میشود:
- حذف بعضی از خاموتها برای راحتتر بتنریزی
- باز کردن خاموتها هنگام عبور میلگرد تیر
- استفاده از قلاب ۹۰ درجه به جای ۱۳۵ درجه
- ویبره نکردن مناسب بتن داخل اتصال
- قطع یا جابهجا کردن میلگردها
- قرار دادن وصله میلگرد ستون در ناحیه اتصال
- کم بودن طول مهاری میلگردهای تیر
این اشتباهات میتوانند مقاومت اتصال را به شدت کاهش دهند.
تفاوت خرابی تیر و خرابی چشمه اتصال
یکی از اصول مهم طراحی لرزهای این است که در هنگام زلزله، ابتدا تیرها وارد ناحیه غیرارتجاعی شوند، نه چشمه اتصال یا ستونها.
اگر تیرها تسلیم شوند، ساختمان هنوز فرصت جذب انرژی و حفظ پایداری را دارد. اما اگر چشمه اتصال تخریب شود، انتقال نیرو بین تیر و ستون مختل شده و احتمال فروریزش موضعی یا حتی کلی سازه بهطور قابل توجهی افزایش مییابد. به همین دلیل، در طراحی بر اساس مبحث نهم تلاش میشود مقاومت چشمه اتصال به اندازهای باشد که از ظرفیت تیرها بیشتر یا حداقل متناسب با آن باشد.
نکات اجرایی مهم بر اساس مبحث نهم
برای اجرای صحیح چشمه اتصال، رعایت نکات زیر ضروری است:
- بتن اتصال باید کاملاً متراکم و بدون کرموشدگی باشد.
- خاموتهای ناحیه اتصال با فواصل تعیینشده در نقشه اجرا شوند.
- قلاب خاموتها مطابق ضوابط لرزهای (معمولاً ۱۳۵ درجه) اجرا شوند.
- طول مهاری میلگردهای تیر در داخل ستون بهطور کامل تأمین شود.
- از ایجاد وصله میلگرد در ناحیه بحرانی اتصال خودداری شود.
- قبل از بتنریزی، محل عبور میلگردها، فاصله خاموتها و پوشش بتن به دقت کنترل شود.
جمعبندی
چشمه اتصال، قلب یک قاب بتنآرمه است و وظیفه انتقال نیرو بین تیر و ستون را بر عهده دارد. این ناحیه در هنگام زلزله تحت تنشهای برشی بسیار زیادی قرار میگیرد و به همین دلیل، مبحث نهم مقررات ملی ساختمان ضوابط ویژهای برای طراحی و اجرای آن در نظر گرفته است. استفاده از خاموتگذاری مناسب، تأمین طول مهاری میلگردها، بتنریزی با کیفیت و رعایت جزئیات اجرایی، باعث میشود اتصال بتواند عملکردی ایمن و شکلپذیر داشته باشد. در مقابل، بیتوجهی به این جزئیات ممکن است باعث شود شکست سازه نه از تیر یا ستون، بلکه از همین ناحیه حساس آغاز شود؛ ناحیهای که اگرچه از نظر ابعاد کوچک است، اما نقش آن در ایمنی کل ساختمان بسیار بزرگ و تعیینکننده است.
