مراحل اجرای سقف وافل + هزینه اجرا در آبان ۱۴۰۴

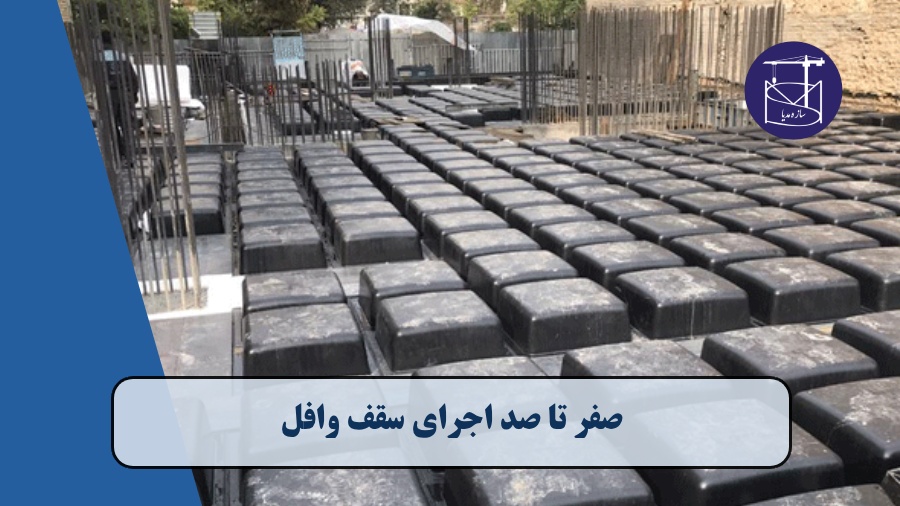

صفر تا صد اجرای سقف وافل

اجرای سقف وافل یکی از مهم‌ترین روش‌های نوین در اجرای سازه‌های بتنی است که به دلیل مزایای فنی و اقتصادی، امروزه کاربرد گسترده‌ای در پروژه‌های عمرانی دارد.

در این متن، صفر تا صد اجرای سقف وافل شامل برنامه‌ریزی، تجهیز کارگاه، قالب‌بندی، آرماتوربندی، بتن‌ریزی، عمل‌آوری، قالب‌برداری و کنترل کیفیت به صورت گام‌به‌گام توضیح داده شده است. هدف از این مستند، ارائه‌ی یک منبع جامع و کاربردی برای مهندسان، پیمانکاران و دانشجویان عمران است تا بتوانند با دقت و اطمینان بیشتری فرایند اجرای سقف وافل را دنبال کنند.

۱) برنامه‌ریزی و مدارک اجرایی

– قبل از هر چیز، نقشه‌های سازه، جزئیات میلگردگذاری، محل داکت‌ها و بازشوها، و جدول مشخصات بتن را از طراح دریافت و مرور کنید.
– الزامات آیین‌نامه‌ای (کاور آرماتور، برش پانچ در اطراف ستون، کنترل خیز) را با مهندس ناظر نهایی کنید.
– فهرست ابزار و تجهیزات را آماده کنید: قالب‌های وافل، جک و شمع فلزی، تیرچه‌های موقت چوبی/فلزی، تراز لیزری، اسپیسر، ویبراتور ساچمه‌ای/سوزنی، پمپ بتن، شمشه و ماله.

۲) تجهیز کارگاه و ایمنی

– کف طبقه زیرین را برای شمع‌بندی تمیز و مسطح کنید، مسیرهای تردد و تخلیه بتن را مشخص کنید.
– نوارهای خطر، کلاه و کفش ایمنی، دستکش، عینک، و دستورالعمل کار با ویبراتور را به تیم گوشزد کنید.
– برنامه تخلیه اضطراری و نقاط اطفای حریق را پای کار نصب کنید.

۳) ردیابی آکس‌ها و تراز اولیه

– آکس‌های ستون‌ها و شبکه‌بندی قالب‌ها را با رنگ یا ریسمانکار روی تیرهای پیرامونی علامت‌گذاری کنید.
– با تراز لیزری، تراز مرجع دال را تعیین کنید؛ خط مبنا برای شمشه‌کشی تاپینگ بسیار مهم است.

۴) زیرسازی، داربست و شمع‌بندی

– شبکه شمع‌ها را با فواصل مناسب زیر سقف آینده بچینید؛ روی هر شمع، چهارتراش یا سولجر قرار دهید.
– تیرک‌های فرعی (جکاف) را برای توزیع بار یکنواخت بچینید تا خیز موقت کنترل شود (پیش‌خیز ۳–۵ میلی‌متر در میانه دهانه می‌تواند مفید باشد).
– اتصالات شمع‌ها را قفل کنید و پایداری جانبی را با بادبندهای موقت بگیرید.

۵) قالب‌بندی پیرامونی و زیرِ دال

– قالب تیرهای کناری و نوارهای ستونی را ابتدا اجرا کنید.
– تخته زیرکار یا صفحات فلزی صاف را نصب کنید تا بستر چیدمان قالب‌های وافل یکدست شود.
– همه سطوحی که با بتن در تماس‌اند را بطور یکنواخت روغن‌کاری کنید تا جدایش آسان شود.

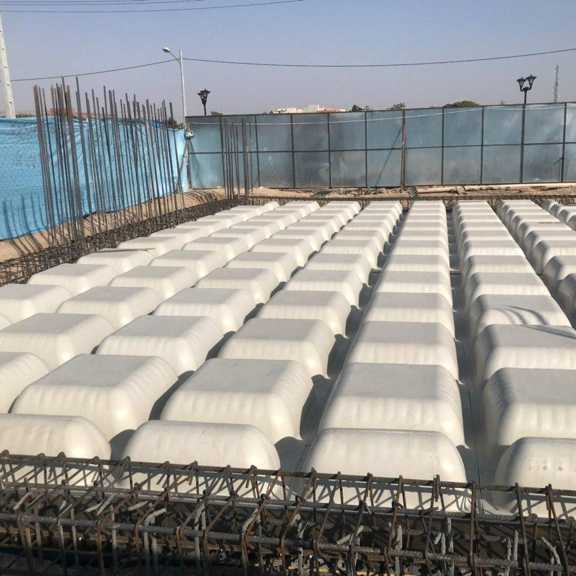

۶) چیدمان قالب‌های وافل

– قالب‌ها را طبق شبکه نقشه از یک گوشه شروع و قفل‌وبست‌ها را درگیر کنید تا حرکت نکنند.
– فاصله بین قالب‌ها و لبه‌ها را با قطعات مکمل یا نبشی‌های قالبی ببندید تا دوغاب نشت نکند.
– اندازه‌های معمول: عرض/ضخامت ریب ۱۰۰–۱۵۰ میلی‌متر، عمق حفره ۲۵۰–۴۵۰ میلی‌متر، ضخامت تاپینگ ۶۰–۱۰۰ میلی‌متر (مطابق طراحی ملاک است).

فیلم قالب چینی پروژه یوسف آباد

۷) کنترل بازشوها و عبور تأسیسات

– محل داکت‌های تاسیساتی و غلاف‌ها را قبل از آرماتوربندی مشخص و قالب‌گذاری کنید.
– از عبور لوله در جان ریب‌ها خودداری کنید؛ مسیرها ترجیحاً در لایه تاپینگ یا نوارهای توپر تعبیه شوند.
– اطراف بازشوها را مطابق نقشه با نوارهای توپر و آرماتور تقویتی اجرا کنید.

۸) آرماتوربندی شبکه‌ها و ریب‌ها

– کاور بتن را رعایت کنید: حداقل ۲۵ میلی‌متر برای محیط داخلی (و ۳۰–۳۵ میلی‌متر در محیط‌های خورنده).
– شبکه تحتانی و فوقانی را با اسپیسر استاندارد بچینید تا کاور حفظ شود؛ خرک‌ها را برای نگهداشت شبکه بالا نصب کنید.
– آرماتورهای طولی ریب‌ها، خاموت‌های سنجاقی/بسته در ریب‌ها و نوارهای ستونی را طبق نقشه ببندید.
– اطراف ستون‌ها، کنترل برش پانچ حیاتی است: از دالافتادگی یا سنجاقی/استاد برش طبق طراحی استفاده کنید.
– وصله‌ها در محدوده‌های غیر حساس و با طول‌موردنیاز (بر اساس نمره میلگرد و طرح) انجام شود؛ هم‌پوشانی‌ها روی هم نیفتد.

۹) چک‌لیست پیش از بتن‌ریزی

– هم‌محوری قالب‌ها و بسته‌بودن درزها، اطمینان از عدم لق‌زدن قالب‌ها.
– شمارش میلگردها، کنترل قطر و فواصل، کاور، مهار انتهایی (Hook/Anchor)، خاموت‌ها و خرک‌ها.
– اطمینان از نصب غلاف‌ها، بولت‌ها و پلیت‌های مدفون.
– سلامت ویبراتورها، طول شیلنگ پمپ، دسترسی پمپ به همه نقاط.
– تأیید اسلامپ هدف (معمولاً ۱۰–۱۵ سانتی‌متر)، رده بتن (معمولاً ۲۸–۳۵ مگاپاسکال برای کاربری‌های متعارف)، و افزودنی‌های روان‌کننده/کُندگیر در گرما.

۱۰) بتن‌ریزی (گام‌به‌گام)

– بتن را ترجیحاً با پمپ و از دورترین گوشه به سمت خروجی هدایت کنید تا از گیر افتادن هوا در شبکه جلوگیری شود.
– ابتدا فضای بین قالب‌ها و ریب‌ها را تا حدی پر کنید، سپس لایه تاپینگ را بریزید. از درز سرد اجتناب کنید؛ اگر ناگزیر شد، کل ضخامت در نوار مشخص قطع و آماده‌سازی سطح (شست‌وشو، زبر کردن) انجام شود.
– ویبره: سر ویبراتور ۲۵–۵۰ میلی‌متر را با فواصل منظم وارد کنید؛ هر نقطه ۵–۱۵ ثانیه، تا زمانی که حباب‌ها قطع و شیره بالا بیاید. از ویبره بیش‌ازحد (خطر جداشدگی) و تماس با میلگردها/قالب تا حد امکان پرهیز کنید.
– شمشه‌کشی تاپینگ روی خط تراز مرجع؛ در صورت نیاز از ماله توان‌بر برای پرداخت اولیه استفاده کنید.
– شیب‌های لازم برای آبروها یا بالکن‌ها را همزمان ایجاد کنید.

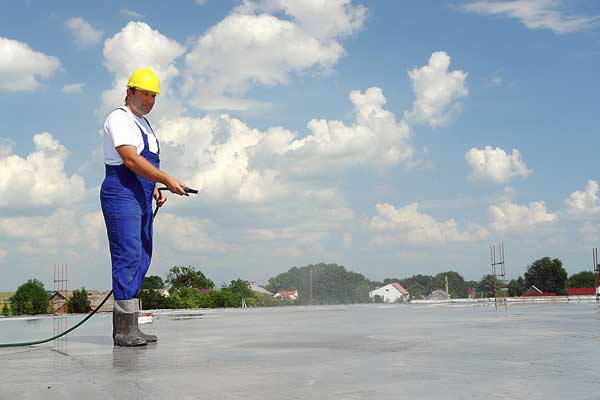

۱۱) عمل‌آوری (کیورینگ)

– بلافاصله پس از پرداخت، از تبخیر سریع جلوگیری کنید: گونی خیس، آب‌پاشی منظم حداقل ۷ روز، یا اسپری کیورینگ.
– در هوای گرم/باد، از کندگیر و پوشش‌های محافظ استفاده کنید.
– لبه‌ها و گوشه‌ها را که سریع‌تر خشک می‌شوند بیشتر مراقبت کنید.

۱۲) قالب‌برداری و بازشمعی

– قالب‌های جانبی و سینی‌های کناری معمولاً پس از ۲۴–۴۸ ساعت باز می‌شوند (اگر لب‌پرشدگی ایجاد نشود).
– قالب‌های زیرین سقف را زمانی باز کنید که حداقل ۷۰٪ مقاومت ۲۸روزه حاصل شده باشد؛ برای دهانه‌های معمول، قالب‌برداری ۷–۱۴ روز و نگهداشت شمع‌های ماندگار ۱۴–۲۱ روز متداول است (تصمیم نهایی با آزمایش مقاومت و نظر ناظر).
– حین بازکردن، قالب‌های وافل را سالم خارج و تمیز و روغن‌کاری کنید تا چرخه استفاده مقرون‌به‌صرفه بماند.

۱۳) کنترل کیفیت پس از اجرا

– سطح را از نظر کرموشدگی، تخلخل و پوسته‌شدن بررسی و نقاط معیوب را با گروت ریزدانه/ترمیم‌کننده تعمیر کنید.
– تراز و ضخامت تاپینگ، هم‌راستایی ریب‌ها و ابعاد حفره‌ها را با نقشه تطبیق دهید (تلرانس‌های معمول ±۵ میلی‌متر در ۳ متر برای تراز).
– نتایج نمونه‌های مکعبی/استوانه‌ای مقاومت فشاری را ثبت کنید؛ در صورت نیاز، آزمون غیرمخرب (چکش اشمیت) برای پایش یکنواختی انجام دهید.

۱۴) پرداخت نهایی و جانمایی تأسیسات

– شیارزنی یا برش در جان ریب‌ها ممنوع است. هرگونه عبور جدید صرفاً در لایه تاپینگ و با مهار مناسب انجام شود.
– اگر سطح نهایی نمایان است، پرداخت معماری، بتونه‌کاری و در صورت نیاز پوشش محافظ (سیلر) اجرا شود.

۱۵) نکات طراحی و اجرایی کلیدی

– مزیت اصلی وافل: کاهش مصرف بتن و وزن مرده و افزایش صلبیت در دو جهت؛ در عوض، دقت قالب‌بندی و کنترل برش پانچ حیاتی‌تر است.
– نوارهای ستونی (در امتداد ستون‌ها) و میانی را مطابق جزئیات طراح تقویت کنید تا مسیر بار به ستون‌ها واضح باشد.
– در دهانه‌های بزرگ، از Drop Panel یا کتیبه‌ها برای افزایش ظرفیت برشی و کاهش خیز استفاده می‌شود.
– تغییرات کوچک در شبکه قالب (برای فرار از موانع) حتماً باید با طراح هماهنگ شود؛ جابه‌جایی ریب‌ها بدون تحلیل می‌تواند مسیر نیرو را بر هم بزند.

۱۶) تفاوت سقف وافل یک‌طرفه و دو‌طرفه

سقف وافل به‌صورت کلی در دو نوع یک‌طرفه و دو‌طرفه اجرا می‌شود که تفاوت اصلی آن‌ها در جهت انتقال بار و نحوه آرماتوربندی است. در سقف وافل یک‌طرفه، بارهای وارده تنها در یک جهت (معمولاً جهت تیرهای اصلی) منتقل می‌شوند؛ به همین دلیل قالب‌های وافل در این نوع به شکل مستطیلی و کشیده طراحی می‌شوند. این سیستم برای دهانه‌های کوتاه‌تر و سازه‌هایی با تیرهای هم‌جهت مناسب‌تر است و مصرف میلگرد و بتن در آن کمتر است.

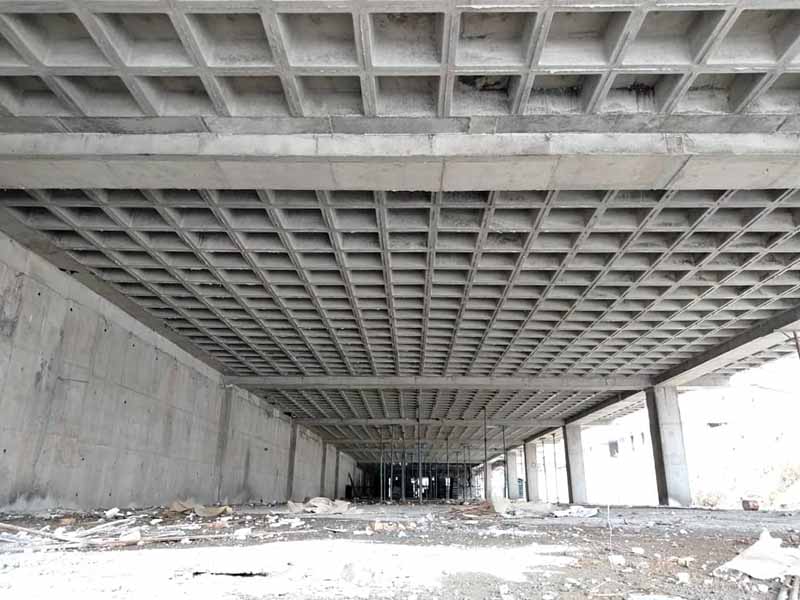

اما در سقف وافل دو‌طرفه، بارها در دو جهت عمود بر هم منتقل می‌شوند. در این حالت قالب‌ها به شکل مربع بوده و شبکه‌ای از تیرهای متعامد در پایین دال ایجاد می‌کنند. این نوع سقف توانایی پوشش دهانه‌های بزرگ‌تر، کاهش خیز و افزایش صلبیت را دارد و معمولاً در سازه‌های با پلان‌های باز، پارکینگ‌ها و ساختمان‌های اداری استفاده می‌شود.

در مجموع، انتخاب بین سقف وافل یک‌طرفه یا دو‌طرفه باید بر اساس دهانه، نوع کاربری، بارگذاری و شرایط معماری پروژه انجام شود تا ضمن صرفه‌جویی اقتصادی، عملکرد سازه‌ای بهینه به دست آید.

۱۷) مدیریت هزینه و برنامه

– نرخ گردش قالب‌ها، عامل اصلی اقتصادی‌بودن است: سعی کنید تیم بتن‌ریزی، آرماتور و قالب‌بندی زمان‌بندی هم‌پوشان داشته باشند تا توقف نداشته باشید.
– قالب‌های سالم را بلافاصله تمیز و روغن‌کاری و انبار کنید تا چرخه بعدی سریع اجرا شود.
– پرت بتن را با بستن درزها، ویبره صحیح و پرداخت به‌موقع کاهش دهید.

۱۸) خطاهای رایج و پیشگیری

– شمع‌بندی ناکافی و نشست حین بتن‌ریزی → تقویت شبکه شمع‌ها، کنترل پیش‌خیز و قفل‌وبست.
– ویبره ناکافی یا بیش‌ازحد → آموزش اپراتور، الگوی ورود منظم، پایش سطح.
– نشت دوغاب از درز قالب‌ها → آب‌بندی دقیق، استفاده از نوار فوم/ماستیک.
– بی‌توجهی به برش پانچ اطراف ستون → اجرای دقیق تقویت‌ها و کنترل نهایی قبل از بتن‌ریزی.

هزینه اجرای سقف وافل در آبان ۱۴۰۴

هزینه اجرای سقف وافل به عوامل مختلفی بستگی دارد؛ از جمله ابعاد دهانه‌ها، ضخامت دال، نوع قالب (یک‌طرفه یا دو‌طرفه)، مقدار میلگرد مصرفی، ارتفاع طبقات، و شرایط اجرایی کارگاه. به‌طور میانگین در پروژه‌های متعارف، هزینه اجرای هر مترمربع سقف وافل در آبان ۱۴۰۴ بین ۱٬۴۵۰٬۰۰۰ تا ۱٬۹۰۰٬۰۰۰ تومان برآورد می‌شود.

در پروژه‌هایی که نیاز به قالب‌های خاص یا دهانه‌های بلندتر دارند، ممکن است هزینه تا حدود ۲ میلیون تومان هم افزایش یابد.

این رقم شامل قالب‌بندی، آرماتوربندی، بتن‌ریزی و قالب‌برداری است،

نکته مهم این است که قیمت اعلامی مربوط به شرایط فعلی بازار در نیمه دوم سال ۱۴۰۴ است و با توجه به نوسانات در نرخ دستمزدها، امکان تغییر در زمان شروع پروژه وجود دارد. بنابراین برای برآورد دقیق‌تر، لازم است نقشه‌ها و مشخصات فنی پروژه بررسی و استعلام روز از پیمانکار گرفته شود.

در مجموعه سازه مدیا، برآورد هزینه و اجرای سقف وافل توسط مهندسان متخصص انجام می‌شود تا بهترین ترکیب کیفیت و قیمت برای کارفرما فراهم شود.

جمع‌بندی

اجرای موفق سقف وافل نتیجه سه چیز است: نقشه دقیق و هماهنگ با تأسیسات، قالب‌بندی و شمع‌بندی محکم و تراز، و بتن‌ریزی/کیورینگ کنترل‌شده. اعداد ارائه‌شده (کاور، اسلامپ، ضخامت‌ها) مقادیر متعارف‌اند؛ ملاک نهایی همیشه نقشه و آیین‌نامه و نظر ناظر/طراح است. با رعایت این مسیر مرحله‌به‌مرحله، سقفی سبک‌تر، صلب‌تر و با کیفیت معماری بهتر تحویل می‌گیرید.
