اورلب میلگرد چیست ؟
در سازههای بتنی، میلگردها بهعنوان آرماتور کششی و فشاری به کار میروند و وظیفه آنها تأمین مقاومت کششی بتن است. اما طول میلگردها محدود است و معمولاً در بازار به صورت شاخههای ۱۲ متری عرضه میشوند. در بسیاری از پروژهها، به دلیل طول زیاد تیرها، ستونها یا دیوارها، یک شاخه میلگرد به تنهایی پاسخگو نیست و باید چند میلگرد به یکدیگر متصل شوند.
یکی از رایجترین روشهای اتصال میلگردها، اورلب (Lap splice) یا وصله پوششی است.
در این روش، دو میلگرد به صورت همپوشانی روی یکدیگر قرار میگیرند تا نیروی کششی و فشاری از یک میلگرد به دیگری منتقل شود. در واقع، اورلب به نوعی “پل ارتباطی” بین دو میلگرد تبدیل میشود.
اگر اورلب به درستی اجرا نشود، امکان لغزش میلگردها، کاهش مقاومت عضو بتنی و در نهایت بروز ترک یا حتی شکست وجود دارد. به همین دلیل آییننامهها مقررات دقیقی برای تعیین طول اورلب مشخص کردهاند.
انواع وصله میلگرد

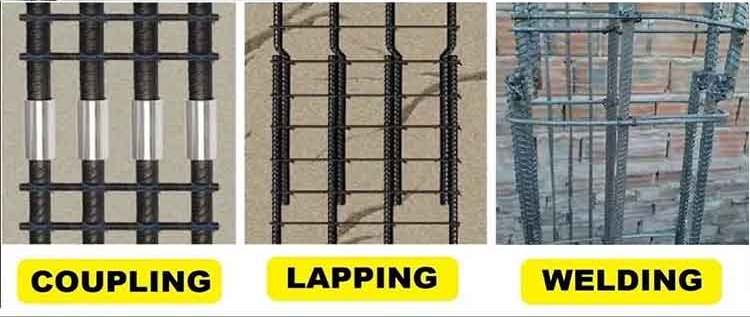

به طور کلی، وصله میلگرد میتواند به چند روش انجام شود:

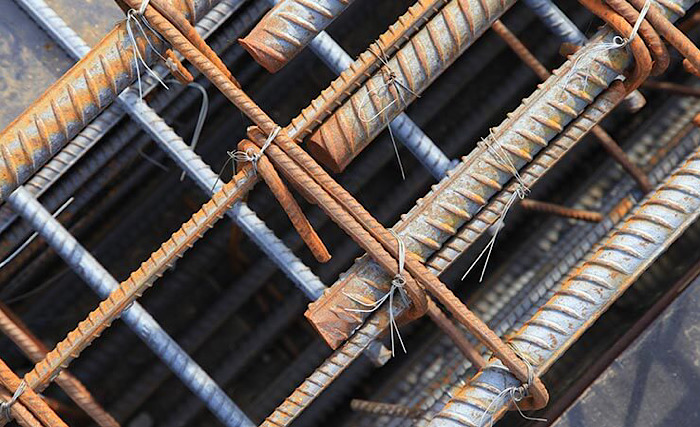

وصله پوششی (اورلب): متداولترین روش در کارگاههای ساختمانی.

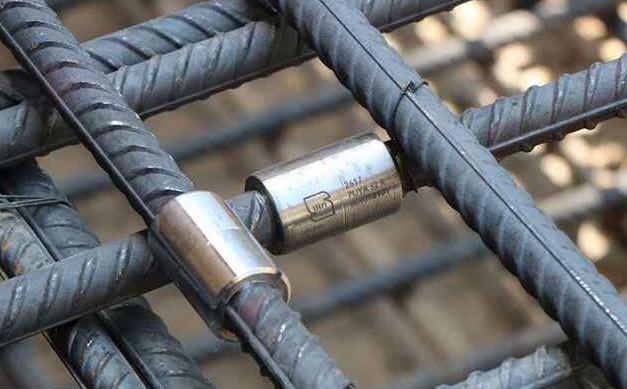

وصله مکانیکی (کوپلر): با استفاده از قطعات مکانیکی مخصوص، دو میلگرد به هم متصل میشوند.

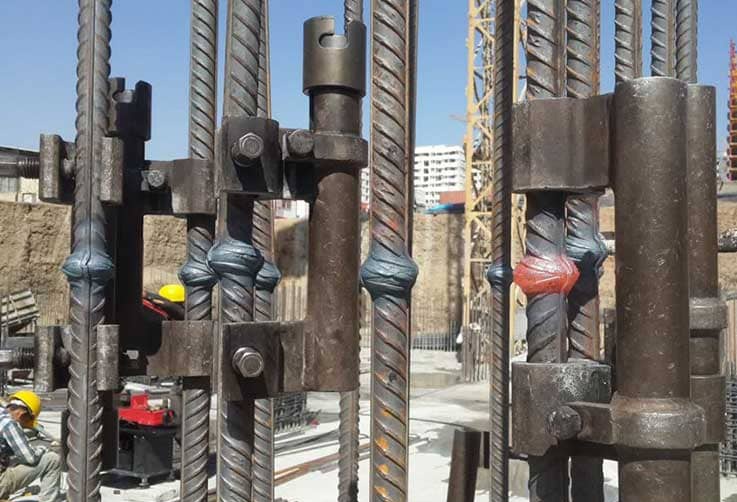

وصله جوشی: اتصال از طریق جوشکاری (البته در سازههای بتنی معمولی چندان توصیه نمیشود مگر با شرایط خاص).
از میان این روشها، اورلب به دلیل سادگی و هزینه کم، بیشترین کاربرد را دارد.
مقدار اورلب میلگرد بر اساس مبحث ۹ مقررات ملی
طبق مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمانهای بتنآرمه) طول اورلب به قطر میلگرد (d) و نوع نیرویی که میلگرد تحمل میکند (کششی یا فشاری) وابسته است.
به طور خلاصه:
میلگردهای کششی:
طول وصله پوششی برابر است با ۴۰ برابر قطر میلگرد (۴۰d).
البته اگر شرایط چسبندگی بتن مناسب نباشد یا در مناطق زلزلهخیز، این مقدار میتواند بیشتر در نظر گرفته شود (تا ۵۰d).
میلگردهای فشاری:
طول وصله پوششی کمتر است و برابر با ۳۰ برابر قطر میلگرد (۳۰d) در نظر گرفته میشود.
حداقل طول اورلب:
طبق آییننامه، طول وصله نباید از ۳۰ سانتیمتر کمتر باشد، حتی اگر بر اساس قطر میلگرد مقدار کمتری به دست بیاید.
مثال:
اگر قطر میلگرد ۲۰ میلیمتر باشد:
طول اورلب در کشش = ۴۰ × ۲۰ = ۸۰۰ میلیمتر (۸۰ سانتیمتر)
طول اورلب در فشار = ۳۰ × ۲۰ = ۶۰۰ میلیمتر (۶۰ سانتیمتر)
نکات اجرایی در اجرای اورلب میلگرد
اجرای صحیح اورلب فقط به تعیین طول آن محدود نمیشود. چند نکته مهم وجود دارد که باید رعایت شود:
همپوشانی در یک راستا: میلگردها باید در یک خط قرار بگیرند و خمیدگی یا شکستگی نداشته باشند.
بستن با سیم آرماتوربندی: برای جلوگیری از جابهجایی میلگردها در حین بتنریزی، اورلب باید با سیم آرماتوربندی بهطور محکم بسته شود.
پخش یکنواخت وصلهها: در یک مقطع نباید همه میلگردها همزمان وصله بخورند. توصیه میشود حداکثر ۵۰ درصد میلگردها در یک مقطع وصله شوند تا ضعف موضعی ایجاد نشود.
محل مناسب برای اورلب: بهتر است اورلب در ناحیهای از عضو قرار گیرد که تنش کمتری دارد. مثلاً در تیرها، ناحیه نزدیک به وسط دهانه برای میلگردهای کششی مناسبتر است، نه در نزدیکی تکیهگاهها که نیروی کششی بالاست.
رعایت کاور بتنی: میلگردهای اورلبخورده نیز باید پوشش بتنی مناسب (حداقل ۲.۵ تا ۵ سانتیمتر بسته به شرایط محیطی) داشته باشند تا از خوردگی و کاهش چسبندگی جلوگیری شود.
مزایا و معایب اورلب
🔹 مزایا:
سادهترین و کمهزینهترین روش اتصال میلگرد.
نیاز به تجهیزات خاص ندارد.
سرعت اجرا بالاست.
🔹 معایب:
افزایش مصرف میلگرد به دلیل طول همپوشانی.
افزایش تراکم میلگرد در نواحی وصله، که میتواند بتنریزی را دشوار کند.
در مقاطع با نیروی زیاد (مانند ستونها در ساختمانهای بلند) ممکن است ضعف موضعی ایجاد شود.
جایگزین اورلب: کوپلر میلگرد
در پروژههای بزرگ یا در مقاطعی که تراکم میلگرد بالاست، استفاده از کوپلر مکانیکی میتواند جایگزین مناسبی برای اورلب باشد. کوپلرها با پیچاندن یا پرس میلگردها به هم متصل میشوند و نیاز به طول پوششی ندارند. این روش باعث صرفهجویی در مصرف میلگرد و بهبود کیفیت بتنریزی میشود، هرچند هزینه بیشتری نسبت به اورلب دارد.
جمعبندی
اورلب میلگرد یا وصله پوششی یکی از پرکاربردترین روشهای اتصال میلگرد در سازههای بتنی است. بر اساس مبحث نهم مقررات ملی ساختمان:
طول اورلب برای میلگردهای کششی = ۴۰d
طول اورلب برای میلگردهای فشاری = ۳۰d
حداقل طول اورلب = ۳۰ سانتیمتر
رعایت نکات اجرایی مانند محل مناسب وصله، بستن صحیح میلگردها، پخش یکنواخت اورلبها و پوشش کافی بتنی، نقش مهمی در کیفیت و ایمنی سازه دارد.
با وجود سادگی و اقتصادی بودن این روش، در سازههای خاص یا با تراکم میلگرد بالا، استفاده از روشهای جایگزین مانند کوپلر توصیه میشود.
