تیرچه دوبل و کاربرد آن یکی از موضوعات مهم در طراحی و اجرای سقفهای تیرچهبلوک و مشابه است. این نوع تیرچه زمانی بهکار میرود که یک تیرچه منفرد توان تحمل بارهای وارده یا پوشش دهانه موردنظر را ندارد. در بسیاری از پروژهها، بهخصوص طبق الزامات مبحث ۹ مقررات ملی ساختمان و آییننامه بتن ایران (آبا)، استفاده از تیرچه دوبل بهعنوان راهکاری مطمئن برای افزایش ظرفیت باربری، کاهش خیز و بهبود عملکرد سازهای سقف پیشنهاد یا الزامی میشود. در این مقاله به دلایل استفاده از تیرچه دوبل و شرایطی که آییننامه آن را توصیه کرده است میپردازیم.

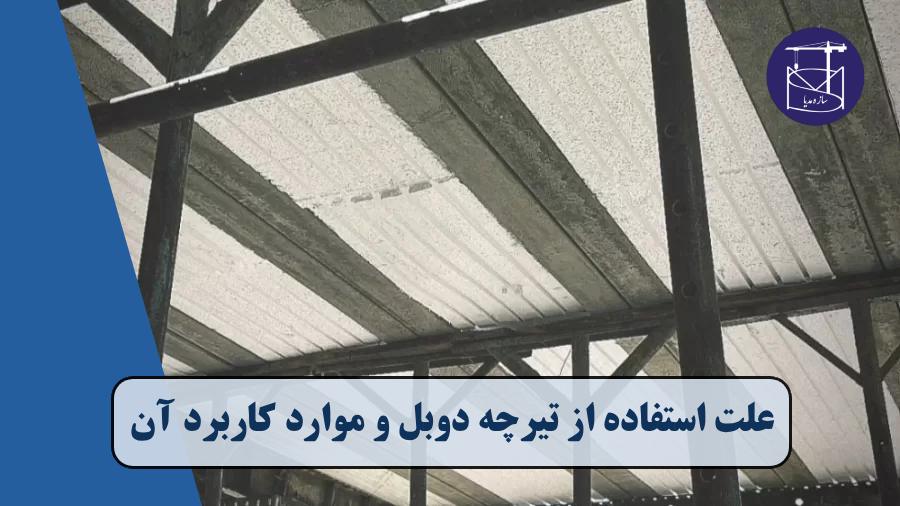

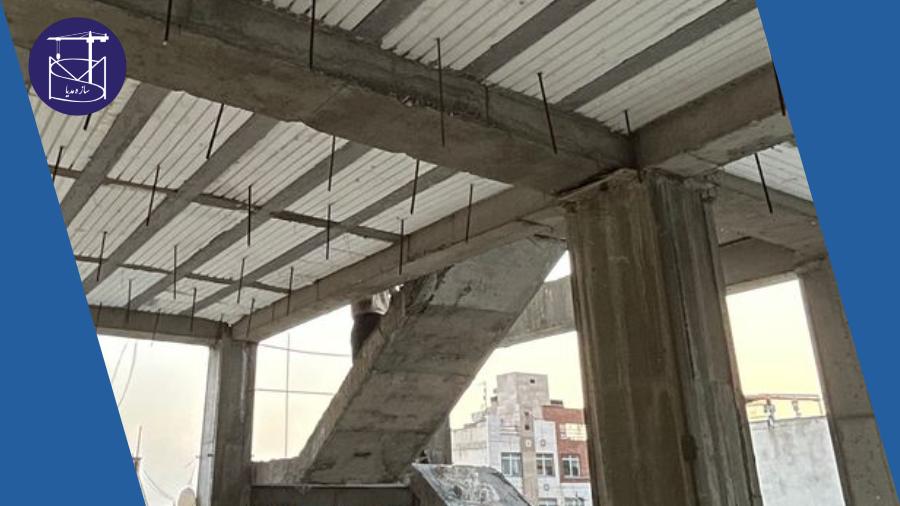

تیرچه دوبل و موارد کاربرد آن
علت استفاده از تیرچه دوبل
اصلیترین دلایل استفاده از تیرچه دوبل عبارتاند از:
افزایش ظرفیت باربری
وقتی بار زنده یا مرده سقف از حد مجاز طراحی تیرچه منفرد بیشتر است، برای جلوگیری از شکست یا تغییر شکل بیش از حد، دو تیرچه کنار هم قرار میگیرند.آییننامه مبحث ۹ مقررات ملی ساختمان در بخش طراحی اعضای خمشی سقف، بر رعایت محدودیت خیز و ظرفیت مقطع تأکید دارد.
پوشش دهانههای بلند
در دهانههای طولانی (معمولاً بیش از ۴٫۵ تا ۵ متر برای تیرچه معمولی)، خیز و ارتعاشات میتواند مشکلساز شود. استفاده از تیرچه دوبل باعث افزایش سختی خمشی و کاهش تغییر شکل میشود.تمرکز بار در یک ناحیه سقف
در محلهایی که بارهای متمرکز مثل دیوارهای داخلی، دستگاههای مکانیکی سنگین یا انبار بار روی سقف قرار میگیرد، تیرچه منفرد ممکن است جوابگو نباشد.نیاز به کنترل خیز آنی و بلندمدت
بر اساس بند ۹-۱۰-۷-۲ مبحث ۹، کنترل تغییر شکل مجاز در سقفها الزامی است و در صورت عدم تأمین این کنترل با تیرچه منفرد، استفاده از تیرچه دوبل توصیه میشود.عدم امکان افزایش ارتفاع تیرچه منفرد
گاهی محدودیت ارتفاع سقف اجازه افزایش جان تیرچه را نمیدهد و تنها راهکار افزایش ظرفیت، قرار دادن دو تیرچه کنار هم است.
مواردی که بر اساس آییننامه باید از تیرچه دوبل استفاده شود
بر اساس مبحث ۹ مقررات ملی ساختمان و همچنین آییننامه بتن ایران (آبا)، استفاده از تیرچه دوبل یا معادل آن در شرایط زیر توصیه یا الزامی است:
| شرایط | توضیحات آییننامهای | بند مرتبط |
|---|---|---|
| دهانه بزرگتر از ظرفیت تیرچه منفرد | در صورت تجاوز از خیز مجاز، باید مقطع تقویت شود | بند ۹-۱۰-۷-۲ |
| بارگذاری بیش از ظرفیت طراحی تیرچه منفرد | بارهای ویژه یا متمرکز زیاد | بند ۹-۹-۴ |
| وجود دیوار یا تیغه سنگین روی سقف | ضخامت و وزن زیاد دیوار باعث افزایش بار خطی بر تیرچه میشود | بند ۹-۱۰-۹ |
| محدودیت ارتفاع تیرچه | در سقفهای با محدودیت معماری ارتفاع | بند ۹-۸-۱ |
| کاهش فاصله بین تیرچهها به حداقل | زمانی که فاصله تیرچهها به دلیل بار زیاد کم میشود، استفاده از دوبل منطقیتر است | بند ۹-۸-۲ |
۳. مزایای استفاده از تیرچه دوبل
افزایش ظرفیت باربری خمشی و برشی
کاهش خیز آنی و خیز بلندمدت (خزش و جمعشدگی)
افزایش پایداری در برابر بارهای متمرکز و دینامیکی
حفظ یکپارچگی سقف بدون تغییر در ضخامت کل
امکان اجرای دهانههای بزرگتر بدون تغییر شکل محسوس
۴. نکات اجرایی مهم در تیرچه دوبل
نصب صحیح و تراز بودن دو تیرچه قبل از بتنریزی الزامی است.
فاصله بین دو تیرچه باید در حدی باشد که قالبگذاری و بتنریزی بهدرستی انجام شود (در بسیاری پروژهها آنها را چسبیده اجرا میکنند).
آرماتورهای بالایی و عرضی باید مطابق نقشه تقویتی اجرا شوند.
کنترل بتنریزی یکنواخت برای جلوگیری از حفره بین دو تیرچه ضروری است.
نتیجهگیری
تیرچه دوبل یک راهکار فنی و ایمن برای شرایطی است که تیرچه منفرد به دلیل محدودیت مقطع، طول دهانه یا بارگذاری، پاسخگوی نیاز سازهای نیست. آییننامه مبحث ۹ و آییننامه آبا، این موضوع را در قالب محدودیتهای خیز، ظرفیت و جزئیات اجرایی مطرح کردهاند. رعایت این موارد باعث افزایش دوام، ایمنی و عملکرد مناسب سقف خواهد شد.
