در صنعت ساخت‌وساز، مقاوم‌سازی و افزایش عملکرد سازه‌ها همواره یکی از مهم‌ترین دغدغه‌های مهندسان عمران بوده است. یکی از اجزای کلیدی در اجرای سقف‌های بتنی، استفاده از آرماتورهای خاص با فرم و نقش ویژه است.

میلگرد اودکا چیست ؟ (Udeck یا UDKA) یکی از این عناصر تقویتی است که کاربرد آن به‌طور خاص در اجرای سقف‌های دال بتنی و سقف‌های کامپوزیتی اهمیت بالایی دارد.

در این مقاله، به‌طور مفصل به معرفی این میلگرد ، کاربرد آن، نحوه اجرای آن در سقف، مزایا، و نکات اجرایی آن خواهیم پرداخت.

میلگرد اودکا چیست ؟

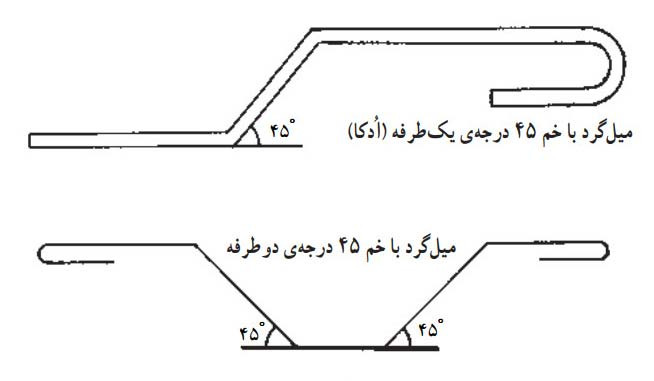

میلگرد اودکا نوعی میلگرد خم‌شده به‌شکل U (یو شکل) یا گاهی L وارونه است که عمدتاً با هدف تقویت اتصال میان تیر فرعی و دال بتنی سقف یا تیرهای فلزی (در سقف‌های کامپوزیتی) با بتن اجرا می‌شود. این نوع میلگرد معمولاً از میلگردهای نمره ۱۰ یا ۱۲ ساخته شده و به‌صورت پیش‌ساخته یا در محل خم‌کاری می‌شود.

در واقع، آرماتور اودکا نوعی میلگرد تقویتی با آرایش خاص است که باعث افزایش چسبندگی و پیوستگی بین اجزای سازه‌ای سقف می‌شود.

کاربرد میلگرد اودکا در سقف

۱. افزایش مقاومت برشی اتصال تیر و دال

در سقف‌های کامپوزیت یا سقف‌های عرشه فولادی، محل اتصال تیرآهن (یا تیرچه فلزی) به دال بتنی، یکی از نواحی حساس سازه‌ای است. در این ناحیه، احتمال لغزش یا گسیختگی برشی وجود دارد. میلگرد اودکا با ایجاد قلاب در اطراف جان تیر یا در امتداد بال تیر، باعث افزایش مقاومت برشی و جلوگیری از لغزش می‌شود.

۲. تقویت پیوستگی بتن و فولاد

در سازه‌های فولادی، یکی از چالش‌ها، ایجاد پیوستگی مؤثر بین تیرآهن و بتن سقف است. آرماتورهای U-شکل به داخل بتن نفوذ کرده و مانند برش‌گیر (stud) عمل می‌کنند؛ در نتیجه ترکیب بتن و فولاد، رفتاری کاملاً یکپارچه خواهد داشت.

۳. تقویت ناحیه اتصال تیرچه و بتن

در سقف‌های تیرچه بلوک، میلگرد اودکا در محل اتصال تیرچه با بتن ریخته شده استفاده می‌شود تا عملکرد خمشی و برشی بهتری در ناحیه اتصال حاصل شود.

مشخصات فنی :

نحوه نصب میلگرد اودکا در سقف

1. در سقف کامپوزیت:

   • میلگرد U شکل روی تیرآهن یا ناودانی قرار می‌گیرد به‌طوری‌که دو شاخه عمودی آن به داخل بتن نفوذ می‌کنند.

   • در برخی موارد، میلگرد با سیم آرماتوربندی به تیر بسته می‌شود تا در هنگام بتن‌ریزی جابه‌جا نشود.

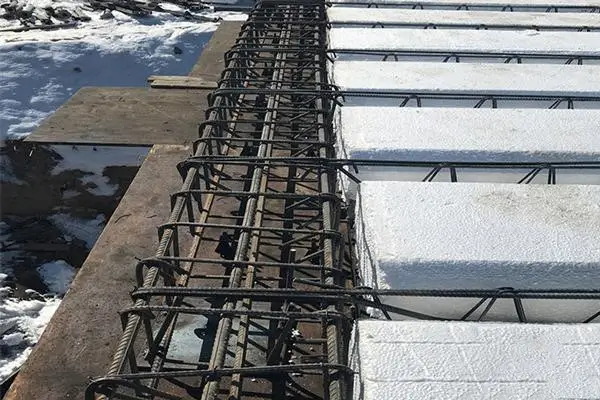

2. در سقف تیرچه‌بلوک:

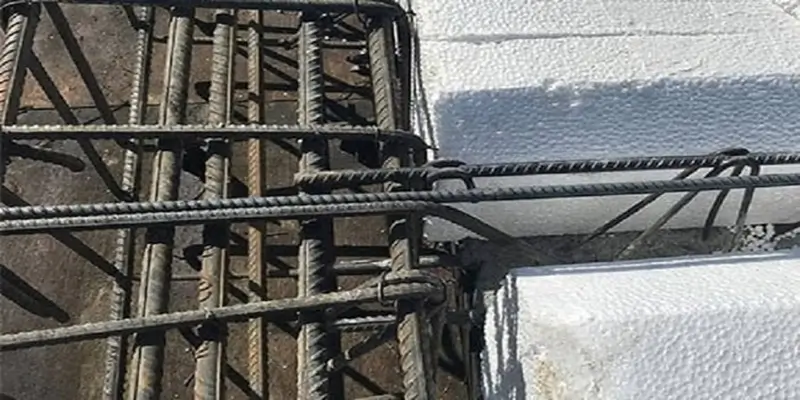

   • میلگرد اودکا در محل اتصال تیرچه‌ها به تیر اصلی یا در فواصل مشخص نصب می‌شود.

   • وظیفه آن انتقال نیرو از دال به تیرچه و برعکس و جلوگیری از گسیختگی برشی است.

مزایای استفاده از میلگرد اودکا

• افزایش ایمنی سقف در برابر نیروهای جانبی مانند زلزله

• کاهش خطر لغزش بین بتن و فولاد

• افزایش یکپارچگی عملکردی سقف با تیرها

• جایگزین مناسبی برای برخی برش‌گیرها در سقف‌های کامپوزیت

• کاهش ترک‌خوردگی در اطراف تیرهای فرعی

نکات مهم اجرایی

• استفاده از آن باید مطابق نقشه‌های اجرایی و محاسبات سازه‌ای صورت گیرد.

• هنگام نصب، باید دقت شود که قسمت U شکل به‌طور کامل در بتن فرو برود تا عملکرد درستی داشته باشد.

• بهتر است میلگردها با سیم آرماتوربندی مهار شوند تا هنگام بتن‌ریزی جابه‌جا نشوند.

• بتن اطراف میلگرد باید به‌خوبی ویبره شود تا حباب هوا در اطراف آن باقی نماند و چسبندگی کامل حاصل گردد.

جمع‌بندی

میلگرد اودکا یکی از عناصر کلیدی در اجرای صحیح سقف‌های بتنی و کامپوزیتی است که با طراحی ساده اما عملکردی مؤثر، نقش مهمی در افزایش مقاومت برشی و یکپارچگی سازه‌ای سقف ایفا می‌کند. استفاده صحیح و اصولی از این میلگرد می‌تواند به‌طور چشم‌گیری عملکرد سازه را در برابر بارهای ثقلی و جانبی بهبود بخشد.

در نتیجه، توصیه می‌شود که در تمامی پروژه‌های ساختمانی، به‌ویژه پروژه‌های بلندمرتبه یا حساس به زلزله، از میلگرد اودکا مطابق ضوابط آیین‌نامه‌ای و نقشه‌های سازه‌ای بهره گرفته شود.
