در طراحی سازههای بتنآرمه، یکی از مهمترین تصمیماتی که مهندسان سازه با آن روبهرو هستند، انتخاب نوع قاب خمشی بهعنوان سیستم مقاوم در برابر زلزله است. در این مقاله، بهصورت کامل و با استناد به آییننامه ۲۸۰۰ و مبحث نهم مقررات ملی ساختمان، تفاوت بین قاب خمشی معمولی و قاب خمشی ویژه را بررسی میکنیم.

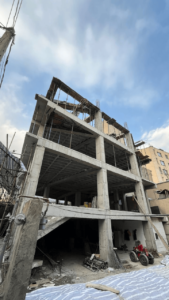

قاب خمشی چیست؟
قاب خمشی (Moment Resisting Frame) سیستمی است که در آن مقاومت جانبی در برابر زلزله از طریق اتصالات صلب بین تیر و ستون تأمین میشود. این سیستم شکلپذیری خوبی دارد و در صورت طراحی صحیح، عملکرد قابل اعتمادی در برابر زلزله ارائه میدهد.
انواع قاب خمشی از نظر شکلپذیری
بر اساس مبحث ۹ مقررات ملی ساختمان (ویرایش ۱۴۰۰)، قابهای خمشی بتنآرمه به سه دسته تقسیم میشوند:
قاب خمشی معمولی (شکلپذیری کم)
قاب خمشی متوسط (شکلپذیری متوسط)
قاب خمشی ویژه (شکلپذیری زیاد)
طبق بند ۹-۲۰-۲-۱ مبحث ۹، استفاده از قاب خمشی ویژه در مناطق با خطر لرزهای زیاد یا بسیار زیاد اجباری است.
ویژگی قاب خمشی ویژه قاب خمشی معمولی شکلپذیری زیاد کم ضریب رفتار (R) ۸ (طبق جدول ۳-۲ آییننامه ۲۸۰۰) ۳ مناسب برای مناطق با خطر زلزله زیاد (مثل تهران، تبریز، مشهد) فقط مناطق با خطر زلزله پایین میزان جزئیات اجرایی بالا و پیچیده (وصله، خاموت، مهاریها و…) سادهتر کنترل کیفیت مورد نیاز زیاد معمولی هزینه ساخت بیشتر کمتر
استناد به آییننامه ۲۸۰۰
در بند ۳-۵-۲-۱ آییننامه ۲۸۰۰ (ویرایش چهارم) بهصراحت ذکر شده:
«در مناطق با خطر نسبی زیاد یا بسیار زیاد، استفاده از قاب خمشی معمولی مجاز نیست و تنها قابهای خمشی با شکلپذیری زیاد (ویژه) قابل استفادهاند.»
همچنین در جدول ۳-۲ همین آییننامه، ضریب رفتار قابهای خمشی مختلف به شرح زیر آمده:
قاب خمشی بتنآرمه ویژه: R = 8
قاب خمشی بتنآرمه معمولی: R = 3
جزئیات اجرایی قاب خمشی ویژه (طبق مبحث ۹)
در قاب خمشی ویژه، آییننامه موارد زیر را الزامی میداند:
وصله پوششی آرماتورها با طول کافی و در محل مناسب
استفاده از خاموت با فواصل کم در نواحی بحرانی (محدوده پلاستیک تیر و ستون)
رعایت نسبت مناسب آرماتورهای مثبت و منفی در تیر
مهاری کافی برای میلگردهای طولی در اتصالها
این موارد بهوضوح در فصل ۹-۲۰ مبحث ۹ تشریح شدهاند.
جمعبندی نهایی
اگر در حال طراحی سازهای در مناطقی با خطر لرزهای متوسط تا زیاد هستید (مانند اکثر شهرهای ایران)، استفاده از قاب خمشی ویژه نهتنها توصیه میشود، بلکه طبق آییننامه الزامی است.
در مقابل، قاب خمشی معمولی تنها در مناطق با لرزهخیزی پایین و برای ساختمانهای با اهمیت کم قابل استفاده است.
پیشنهاد سازهمدیا:
برای اطمینان از طراحی صحیح و بهروز، همیشه به آخرین ویرایشهای مبحث نهم مقررات ملی ساختمان و آییننامه ۲۸۰۰ مراجعه کنید. همچنین استفاده از نرمافزارهای تحلیل سازهای و کنترل جزئیات اجرایی در پروژههای واقعی اهمیت بالایی دارد.
